LED如今發展得很快，各種領域都用到了LED，那么關于其安全問題也隨之讓人們關注，那么今天我們就來談談自恢復保險絲在LED顯示屏的保護作用。



       LED顯示屏是有多個單元的LED陣列屏拼接成的顯示屏幕，每個LED陣列單元由等數量的LED顆粒組成一個小屏幕，各單元LED屏都有一個獨立的驅動電路，驅動信號由信號分配電路分配過來。



       在一個LED屏中，一般都有一個或幾個電源對各驅動電路板供電，每一個電源都要對多個LED陣列單元供電，這是降低供電成本的別要方案，在這個供電方案下，各單元LED屏都是電源的負載.



       在顯示屏工作中，如果有其中任意一個屏出現短路或過流、過溫情況，都會導致總電源不工作，會使整個LED屏癱瘓，為了避免這種情況發生，需要對每個單元屏做過流過溫保護電路、而且電源本身也需要做過流過溫保護電路，這就必需要設計較多的保護電路



       在這種保護網絡中，只有選用集電通自恢復保險絲做過流過溫保護才是最簡單、最可行的方案。因為選用集電通自恢復保險絲，只需要串聯一個元件到電源支路，就能同時完成過流過溫保護功能，PolySwitch jdtfuse正溫度系數熱敏電阻，又叫自恢復保險絲或自復位過流保護器.



       當有大電流、高溫度出現時，集電通自恢復保險絲會突變為高電阻以限制電路的電流，達到及時保護的目的，當突發事件過后，集電通自恢復保險絲將恢復為低電阻的正常工作狀態。

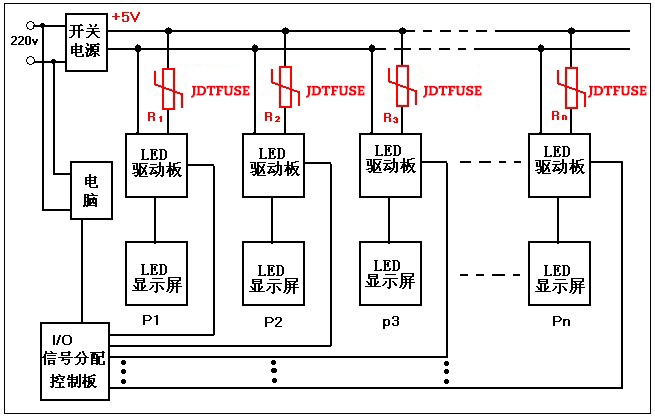

JDTFUSE在LED顯示屏的保護電路如圖






       所以為了及時準確的保護電路，建議你選擇集JDTFUSE，如果不知道如何選擇具體型號可以聯系我們的在線工程師，他們會給你很好的建議。
