50mA 60V貼片自恢復保險絲對應型號為ASMD1210-005-60V，此型號的表面貼裝可恢復型保險絲，這顆料號的保險絲維持電流為0.05A，熔斷電流為0.15A，最大電壓為60V DC，最大電流為100A，絲印為JA，ASMD1210-005-60V這顆料號符合RoHS標準且無鉛、無鹵素，低內阻，能夠快速響應故障電流，適用于緊湊的設計節省了電路板空間，能夠與高溫焊料兼容。這顆料號主要運用在電池PCM、游戲機端口保護、USB集線器，端口和外圍設備、光盤驅動器、機頂盒和HDMI、一般的電子產品中。



    ASMD1210-005-60V貼片自恢復保險絲尺寸：長度為3.2±0.2mm，寬度為2.5±0.3mm，厚度為0.9±0.3mm。該料號的包裝方式為卷盤包裝，包裝數量為4000pcs/reel。此型號的焊接方式有另種，一種是波峰焊，另外一種是手工焊，保險絲工作溫度范圍為-40℃~+85℃。



    ASMD1210-005-60V貼片自恢復保險絲維持電流會隨著工作環境溫度的改變而改變，工作環境溫度為25℃常溫時，保險絲維持電流為0.05A；當工作環境溫度高于常溫的，達到40℃~50℃的范圍時，保險絲的維持電流為0.04A；而當工作環境溫度達到60℃~70℃時，保險絲的維持電流為0.03A；而當工作環境溫度高達85℃時，此時保險絲的維持電流僅為0.02A。以上是高溫工作環境保險絲維持電流的情況，那么低溫工作環境，保險絲的維持電流是怎么變化的呢？當工作環境溫度低于常溫，溫度為0℃時，此時保險絲的維持電流為0.06A ；而當工作環境溫度為-20℃時，保險絲的維持電為0.07A；而當工作環境溫度為-40℃時，保險絲的維持電流為0.08A。以上數據表明，電路工程師在進行保險絲選型時，應該考慮到工作環境溫度這個因素，這樣才能確保選出能夠?qū)﹄娐愤M(jìn)行過流保護的元器件。

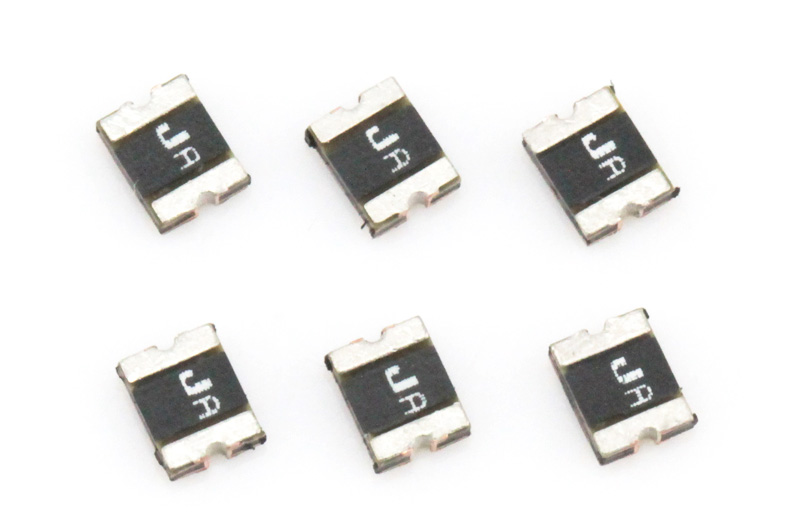

（ASMD1210-005-60V貼片自恢復保險絲實拍圖）
